Как настроить атрибут Locally Originated в BGP

Атрибут Locally Originated 3-й по приоритету в списке атрибутов BGP, который используется при выборе лучшего пути к конечному адресу. Поговорим подробнее про его настройку.

Содержание:

1. Введение
2. Топология
   1. Настройки маршрутизатора R1
   2. Настройки маршрутизатора R2
3. Применение и проверка атрибута
4. Выводы

Введение

Протокол BGP предпочитает маршруты, которые он устанавливает сам, маршрутам, полученным от других маршрутизаторов BGP. Локальные маршруты — это маршруты, которые локальный маршрутизатор установил в таблицу BGP. Это можно сделать с помощью команд network, redistribution или aggregation. В таблице BGP локальные маршруты имеют адрес next hop 0.0.0.0.

Топология

Исследуемая топология состоит из двух маршрутизаторов (Cisco 1941 с образом Cisco IOS Release 15.4 IP Base). Допускается использование маршрутизаторов других моделей, а также других версий операционной системы Cisco IOS. В зависимости от модели устройства и версии Cisco IOS, доступные команды и результаты их выполнения могут отличаться от тех, которые показаны в этой статье.

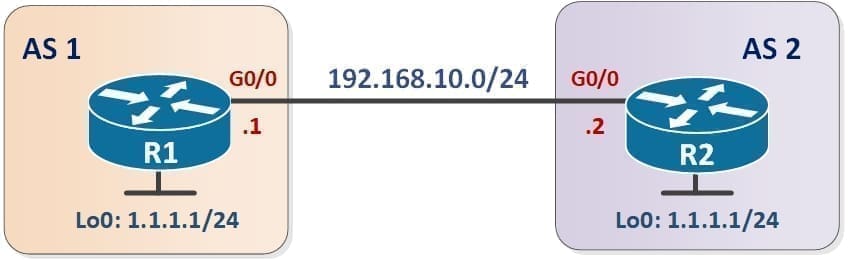

Схема топологии следующая:

Настройки маршрутизатора R1

hostname R1
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.1 255.255.255.0
no shutdown
exit

interface Loopback0
ip address 1.1.1.1 255.255.255.0
no shutdown
exit

router bgp 1
bgp router-id 1.1.1.1
neighbor 192.168.10.2 remote-as 2
exit

Настройки маршрутизатора R2

hostname R2
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.2 255.255.255.0
no shutdown
exit

interface Loopback0
ip address 1.1.1.1 255.255.255.0
no shutdown
exit

router bgp 2
bgp router-id 2.2.2.2
network 1.1.1.0 mask 255.255.255.0
neighbor 192.168.10.1 remote-as 1
exit

Применение и проверка атрибута

Давайте посмотрим на вывод данных таблицы BGP R1:

show ip bgp

BGP table version is 2, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
r> 1.1.1.0/24 192.168.10.2 0 0 2 i

R1 узнал о сети 1.1.1.0/24 от соседа R2, и поскольку это единственный маршрут, он является лучшим путем. С помощью команды network пропишем сеть 1.1.1.0/24 R1 для добавления в таблицу BGP:

router bgp 1
network 1.1.1.0 mask 255.255.255.0

Посмотрим, что изменилось в таблице BGP R1:

show ip bgp

BGP table version is 3, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 0.0.0.0 0 32768 i
* 192.168.10.2 0 0 2 i

R1 теперь выбирает свой локальный путь как лучший. Однако, R1 выбрал этот маршрут, поскольку значение Weight установлено 32768. А, как известно, при выборе лучшего пути, маршрутизатор BGP по приоритету первым проверяет атрибут Weight.

Чтобы убедиться, что Weight не используется в выборе лучшего пути, на R1, настроим карту маршрутов таким образом, чтобы установить значение Weight для маршрута через R2 равным 32768:

ip prefix-list R2-L0 permit 1.1.1.0/24
route-map R2-L0 permit 10
match ip address prefix-list R2_L0
set weight 32768
exit
route-map R2-L0 permit 20
exit
router bgp 1
neighbor 192.168.10.2 route-map R2-L0 in
exit

Ускорим процесс обновления информации на R1 с помощью команды clear ip bgp * и снова посмотрим таблицу BGP:

show ip bgp
BGP table version is 4, local router ID is 192.168.10.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 0.0.0.0 0 32768 i
* 192.168.10.2 0 32768 2 i

Теперь значение атрибута Weight одинаково для двух маршрутов, поэтому он больше не в приоритете при выборе лучшего пути. То же самое можно сказать и про второй по приоритету атрибут Local Preference, значение которого 0 для обоих маршрутов. На данный момент на выбор влияет третий атрибут Locally Originated, поэтому R1 предпочитает свою напрямую подключенную сеть в качестве лучшего маршрута.

Выводы

Спасибо за уделенное время на прочтение статьи. Теперь Вы знаете как настроить атрибут Locally Originated в BGP.

Если возникли вопросы, задавайте их в комментариях.
