Как настроить атрибут Local Preference в BGP

Рубрики:

Метки:

AS, BGP, blog, Cisco, Cisco CLI, Cisco IOS, Cisco IOS CLI, eBGP, iBGP, IP, IPV4, IPv6, OSPF, Routing, карьера, команды, сетевые технологии

Команды LINUX «от A до Z» — настольная книга с примерами

Имея несколько маршрутов от разных соседних маршрутизаторов к одному и тому же месту назначения, BGP-маршрутизатор использует алгоритм выбора пути для определения наилучшего пути для трафика. Атрибут BGP Local Preference — второй по важности атрибут BGP, который используется для выбора пути выхода из автономной системы (AS).

Содержание:

Введение
Топология
Применение и проверка атрибута
Использование route-map
Выводы

Введение

BGP Local Preference — хорошо известный обязательный атрибут (well-known discretionary) BGP, который используется для влияния на выбор лучшего пути входящего и исходящего трафика в AS. Более высокие значения Local Preference предпочтительнее более низких значений. Маршрут с наибольшим значением Local Preference является лучшим путем. Значение по умолчанию — 100.

Local Preference можно использовать для направления входящего трафика к предпочтительному провайдеру при наличии нескольких соединений с Интернет-провайдерами. AS может установить высокое значение Local Preference для маршрутов, полученных от предпочтительного провайдера, влияя на выбор пути для входящего трафика.

Атрибут также может использоваться для исходящего трафика, когда AS может контролировать поток исходящего трафика, устанавливая значение Local Preference для своих собственных маршрутов. Установив более высокое значение Local Preference для определенного маршрута, AS может направить больше исходящего трафика на этот маршрут.

Примечание: Local preference отправляются всем внутренним (internal) маршрутизаторам BGP в AS и не передаются внешним (external) маршрутизаторам BGP в другие AS.

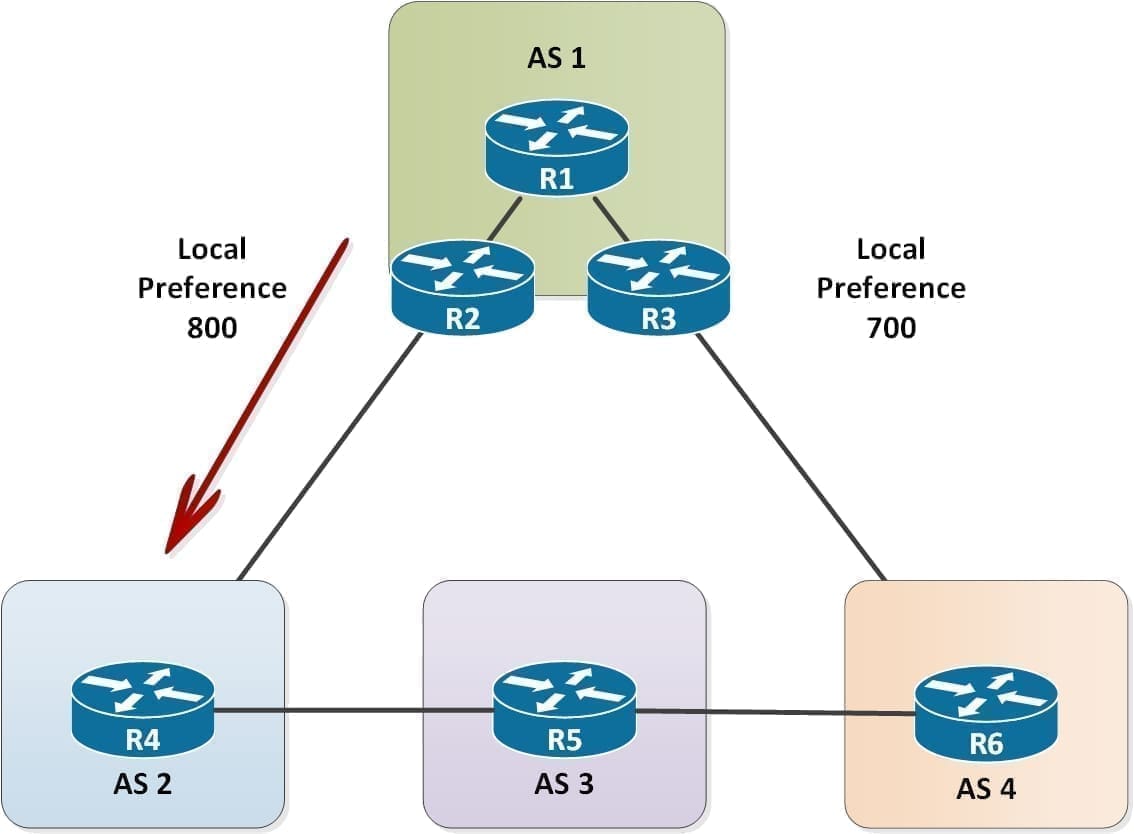

Рассмотрим пример: вместо того, чтобы настраивать атрибут Weight на каждом маршрутизаторе, используйте Local Preference, поскольку ими обмениваются все iBGP-маршрутизаторы. Увеличивая Local Preference до 800, можно указать AS 1 отправлять весь трафик в AS 2:

Курсы Python с нуля до DevOps на практике за 1,5 часа

Топология

Исследуемая топология состоит из трёх маршрутизаторов (Cisco 1941 с образом Cisco IOS Release 15.4 IP Base). Допускается использование маршрутизаторов других моделей, а также других версий операционной системы Cisco IOS. В зависимости от модели устройства и версии Cisco IOS, доступные команды и результаты их выполнения могут отличаться от тех, которые показаны в этой статье.

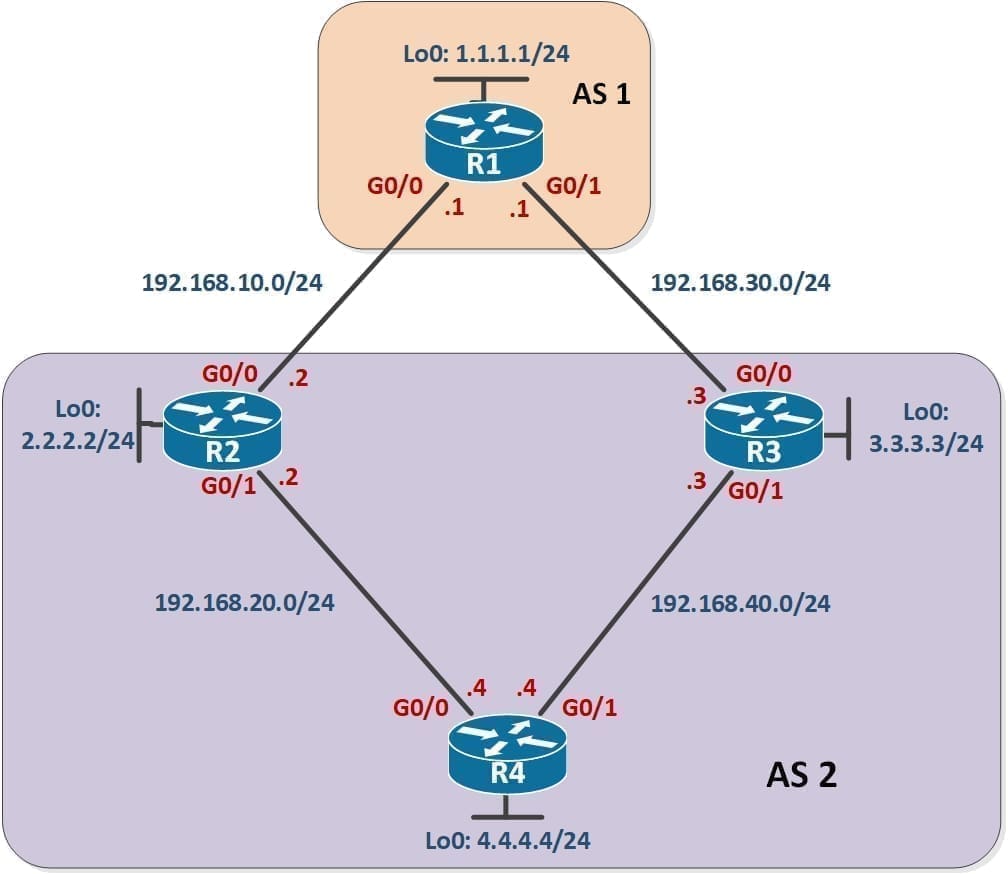

Схема топологии следующая:

Настройки маршрутизатора R1

hostname R1
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.1 255.255.255.0
no shutdown
exit

interface GigabitEthernet0/1
ip address 192.168.30.1 255.255.255.0
no shutdown
exit

interface Loopback0
ip address 1.1.1.1 255.255.255.0
no shutdown
exit

router bgp 1
neighbor 192.168.10.2 remote-as 2
neighbor 192.168.30.3 remote-as 2
network 1.1.1.0 mask 255.255.255.0
exit

Настройки маршрутизатора R2

hostname R2
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.2 255.255.255.0
no shutdown
exit

interface GigabitEthernet0/1
ip address 192.168.20.2 255.255.255.0
no shutdown
exit

interface loopback0
ip address 2.2.2.2 255.255.255.0
no shutdown
exit

router ospf 1
network 192.168.20.0 0.0.0.255 area 0
network 2.2.2.0 0.0.0.255 area 0
exit

router bgp 2
neighbor 192.168.10.1 remote-as 1
neighbor 3.3.3.3 remote-as 2
neighbor 3.3.3.3 update-source loopback0
neighbor 4.4.4.4 remote-as 2
neighbor 4.4.4.4 update-source loopback0
neighbor 4.4.4.4 next-hop-self
exit

Настройки маршрутизатора R3

hostname R3
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.30.3 255.255.255.0
no shutdown
exit

interface GigabitEthernet0/1
ip address 192.168.40.3 255.255.255.0
no shutdown
exit

interface loopback0
ip address 3.3.3.3 255.255.255.0
no shutdown
exit

router ospf 1
network 192.168.40.0 0.0.0.255 area 0
network 3.3.3.0 0.0.0.255 area 0
exit

router bgp 2
neighbor 192.168.30.1 remote-as 1
neighbor 2.2.2.2 remote-as 2
neighbor 2.2.2.2 update-source loopback0
neighbor 4.4.4.4 remote-as 2
neighbor 4.4.4.4 update-source loopback0
neighbor 4.4.4.4 next-hop-self
exit

Настройки маршрутизатора R4

hostname R4
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.20.4 255.255.255.0
no shutdown
exit

interface GigabitEthernet0/1
ip address 192.168.40.4 255.255.255.0
no shutdown
exit

interface loopback0
ip address 4.4.4.4 255.255.255.0
no shutdown
exit

router ospf 1
network 192.168.20.0 0.0.0.255 area 0
network 192.168.40.0 0.0.0.255 area 0
network 4.4.4.0 0.0.0.255 area 0
exit

router bgp 2
neighbor 2.2.2.2 remote-as 2
neighbor 2.2.2.2 update-source loopback 0
neighbor 3.3.3.3 remote-as 2
neighbor 3.3.3.3 update-source loopback 0
exit

Курсы Git за час: руководство для начинающих DevOps / DevNet инженеров

Применение и проверка атрибута

Приведенный пример топологии имеет две автономные системы с настроенными протоколами iBGP и eBGP. Маршрутизатор R1 будет рассылать сеть 1.1.1.0/24 в AS 2, а R4 должен будет сделать выбор, как достичь этой сети. Маршрут может пойти через маршрутизатор R2 или же через R3. Настроим атрибут, чтобы повлиять на выбор лучшего пути.

При помощи команды show ip bgp посмотрим, какой путь R4 будет использовать для достижения сети 1.1.1.0/24:

show ip bgp

BGP table version is 2, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
* i 1.1.1.0/24 3.3.3.3 0 100 0 1 i
*>i 2.2.2.2 0 100 0 1 i

Все атрибуты одинаковы, на данный момент решение о выборе пути принимается на основании ID маршрутизатора (Router ID). Прямо сейчас весь трафик отправляется на R2. Теперь давайте поменяем значение атрибута на R3 с помощью команды bgp default local-preference:

router bgp 2
bgp default local-preference 600
exit

Снова посмотрим таблицу BGP R4:

show ip bgp

BGP table version is 5, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 3.3.3.3 0 600 0 1 i
* i 2.2.2.2 0 100 0 1 i

Теперь R4 предпочитает отправлять трафик в сеть 1.1.1.0/24 через R3, потому что Local Preference составляет 600, что больше, чем значение по умолчанию 100.

Использование route-map

Также можно на R3 выполнить настройку с помощью route-map. Если не используется оператор соответствия в карте маршрутов, то все параметры будут настроены по умолчанию. Не забываем активировать карту маршрута, привязав её к BGP соседу:

route-map LOCALPREF permit 10
set local-preference 700
route-map LOCALPREF permit 20
exit

router bgp 2
neighbor 192.168.30.1 route-map LOCALPREF in
exit

Посмотрим на вывод таблицы BGP R4:

show ip bgp

BGP table version is 5, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
*>i 1.1.1.0/24 3.3.3.3 0 600 0 1 i
* i 2.2.2.2 0 100 0 1 i

Выводы

Спасибо за уделенное время на прочтение статьи. Теперь Вы знаете как настроить атрибут Local Preference в BGP.

Если возникли вопросы, задавайте их в комментариях.

Подписывайтесь на обновления нашего блога и оставайтесь в курсе новостей мира инфокоммуникаций!

Чтобы знать больше и выделяться знаниями среди толпы IT-шников, записывайтесь на курсы Cisco, курсы по кибербезопасности, полный курс по кибербезопасности, курсы DevNet (программируемые сети) от Академии Cisco, курсы Linux от Linux Professional Institute на платформе SEDICOMM University (Университет СЭДИКОММ).

Курсы Cisco, Linux, кибербезопасность, DevOps / DevNet, Python с трудоустройством!

Спешите подать заявку! Группы стартуют 25 января, 26 февраля, 22 марта, 26 апреля, 24 мая, 21 июня, 26 июля, 23 августа, 20 сентября, 25 октября, 22 ноября, 20 декабря.

Что Вы получите?

Поможем стать экспертом по сетевой инженерии, кибербезопасности, программируемым сетям и системам и получить международные сертификаты Cisco, Linux LPI, Python Institute.
Предлагаем проверенную программу с лучшими учебниками от экспертов из Cisco Networking Academy, Linux Professional Institute и Python Institute, помощь сертифицированных инструкторов и личного куратора.
Поможем с трудоустройством и стартом карьеры в сфере IT — 100% наших выпускников трудоустраиваются.

Как проходит обучение?

Проведем вечерние онлайн-лекции на нашей платформе.
Согласуем с вами удобное время для практик.
Если хотите индивидуальный график — обсудим и реализуем.
Личный куратор будет на связи, чтобы ответить на вопросы, проконсультировать и мотивировать придерживаться сроков сдачи экзаменов.
Всем, кто боится потерять мотивацию и не закончить обучение, предложим общение с профессиональным коучем.

А еще поможем Вам:

отредактировать или создать с нуля резюме;
подготовиться к техническим интервью;
подготовиться к конкурсу на понравившуюся вакансию;
устроиться на работу в Cisco по специальной программе. Наши студенты, которые уже работают там: жмите на #НашиВCisco Вконтакте, #НашиВCisco Facebook.

Чтобы учиться на курсах Cisco, Linux LPI, кибербезопасность, DevOps / DevNet, Python, подайте заявку или получите бесплатную консультацию.
