Как настроить атрибут MED в BGP

Атрибут MED (Multi-Exit Discriminator) является шестым по приоритету атрибутом BGP. Он используется для выбора пути трафика в BGP, поступающего в AS с несколькими точками выхода. Входит в категорию Optional non-transitive. Поговорим про его настройку.

Содержание:

1. Введение
2. Топология
   1. Настройки маршрутизатора R1
   2. Настройки маршрутизатора R2
   3. Настройки маршрутизатора R3
3. Применение и проверка атрибута
4. Выводы

Введение

Атрибут MED используется принимающей AS для выбора лучшего пути среди нескольких маршрутов к конкретному пункту назначения, объявляемого соседней AS. MED обменивается информацией между автономными системами. Атрибут является нетранзитивным и распространяется на все маршрутизаторы в соседней AS, но не передается далее по другим автономным системам.

Меньшее значение MED предпочтительнее большего значения MED. То есть самый низкий MED — это предпочтительный путь. В таблице BGP атрибут обозначается как Metric.

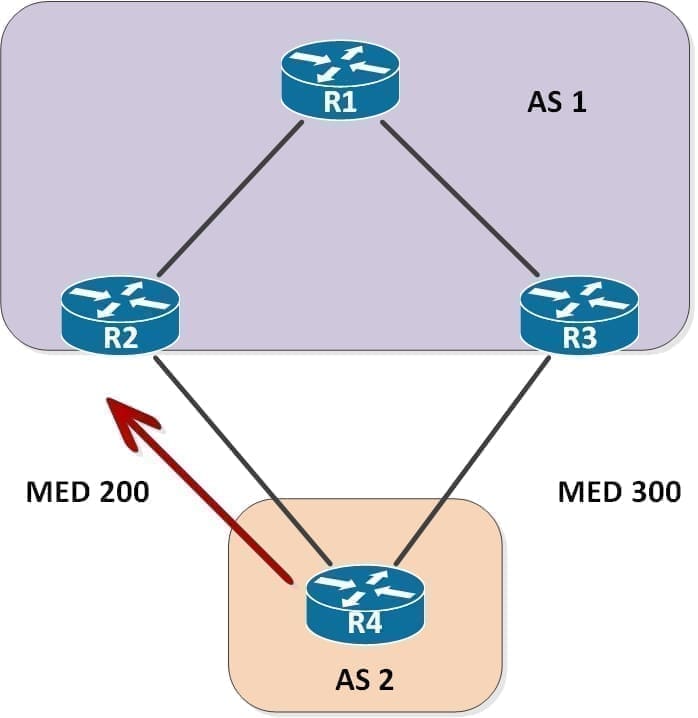

Давайте посмотрим на пример:

Маршрутизатор R2 отправляет значение MED 200 в AS 3, а R3 отправляет значение MED 300 в AS 3. AS 3 предпочтет меньшее значение и отправит весь трафик для AS 1 через R2.

Топология

Исследуемая топология состоит из двух маршрутизаторов (Cisco 1941 с образом Cisco IOS Release 15.4 IP Base). Допускается использование маршрутизаторов других моделей, а также других версий операционной системы Cisco IOS. В зависимости от модели устройства и версии Cisco IOS, доступные команды и результаты их выполнения могут отличаться от тех, которые показаны в этой статье.

Схема топологии следующая:

Настройки маршрутизатора R1

hostname R1
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.1 255.255.255.0
no shutdown
exit

interface Loopback0
ip address 1.1.1.1 255.255.255.0
no shutdown
exit

router bgp 1
network 1.1.1.0 mask 255.255.255.0
neighbor 192.168.10.2 remote-as 2
exit

Настройки маршрутизатора R2

hostname R2
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.2 255.255.255.0
no shutdown
exit

interface GigabitEthernet0/1
ip address 192.168.20.2 255.255.255.0
no shutdown
exit

router bgp 2
neighbor 192.168.10.1 remote-as 1
neighbor 192.168.20.3 remote-as 1
end

Настройки маршрутизатора R3

hostname R3
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.20.3 255.255.255.0
no shutdown
exit

interface Loopback0
ip address 1.1.1.1 255.255.255.0
no shutdown
exit

router bgp 1
network 1.1.1.0 mask 255.255.255.0
neighbor 192.168.20.2 remote-as 2
exit

Применение и проверка атрибута

В примере показаны две автономные системы. Маршрутизаторы R1 и R3 будут рассылать сеть 1.1.1.0/24 в BGP. Будем использовать атрибут MED, чтобы сообщить AS 1, какой путь использовать для достижения этой сети.

Ранее был настроено соседство BGP между маршрутизаторами. Посмотрим на таблицу BGP R2:

show ip bgp

BGP table version is 4, local router ID is 192.168.20.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
* 1.1.1.0/24 192.168.20.3 0 0 1 i
*> 192.168.10.1 0 0 1 i

R2 предпочитает маршрут через R1 192.168.10.1. Обратите внимание, что метрика (MED) равна 0. Давайте настроим карты маршрутов на R1 и R3 и установим новые значения MED:

Маршрутизатор R1:

route-map MED permit 10
set metric 700
exit

router bgp 1
neighbor 192.168.10.2 route-map MED out
exit

Маршрутизатор R3:

route-map MED permit 10
set metric 500
exit

router bgp 1
neighbor 192.168.20.2 route-map MED out
exit

Теперь маршрутизаторы R1 и R3 объявляют свою сеть 1.1.1.0/24 со значением MED 700 и MED 500 соответственно.

Снова проверим таблицу BGP R2:

show ip bgp

BGP table version is 5, local router ID is 192.168.20.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
*> 1.1.1.0/24 192.168.20.3 500 0 1 i
* 192.168.10.1 700 0 1 i

Обратите внимание, что теперь R2 предпочитает путь через 192.168.20.3, потому что его значение атрибута MED ниже.

Выводы

Спасибо за уделенное время на прочтение статьи. Теперь Вы знаете как настроить атрибут MED в BGP.

Если возникли вопросы, задавайте их в комментариях.
