Как настроить атрибут Origin Code в BGP

Origin Code (или ORIGIN) является одним из атрибутов BGP, который используется для выбора лучшего пути к пункту назначения. Входит в категорию Well-known mandatory. Рассмотрим его настройку в подробностях.

Содержание:

1. Введение
2. Топология
   1. Настройки маршрутизатора R1
   2. Настройки маршрутизатора R2
   3. Настройки маршрутизатора R3
3. Применение и проверка атрибута
4. Выводы

Введение

Атрибут ORIGIN в BGP используется для указания происхождения маршрута BGP, который может быть одного из трех типов:

1. IGP (Interior Gateway Protocol) — указывает, что маршрут был получен через IGP, в контексте данного атрибута это означает, что маршрут был объявлен в протоколе BGP. В таблице BGP маршрут отображается как i в конце записи о конкретной сети.
2. EGP (Exterior Gateway Protocol) — указывает, что маршрут был получен из внешней AS с помощью EGP (устаревший протокол маршрутизации). В таблице BGP маршрут отображается как e.
3. Incomplete — указывает на то, что происхождение сети неизвестно или не определено. В таблице BGP маршрут отображается как ?.

Протокол IGP можно увидеть при использовании команды network в BGP. Это означает, что сеть была объявлена вручную в BGP. Что касается EGP — это старый протокол маршрутизации, который больше не используется, и вряд ли его можно встретить в таблице BGP. Incomplete означает, что сеть была перераспределена в BGP.

Оптимальным будет наименьшее значение Origin code. IGP — значение 0,  Incomplete — значение 2. Значение 1 (EGP) — уже не встречается. Значение назначается один раз маршрутизатором, сгенерировавшим маршрут, и далее нигде не меняется. IGP — высокая надёжность маршрута. Значение IGP меньше EGP, а EGP меньше, чем INCOMPLETE.

Топология

Исследуемая топология состоит из трех маршрутизаторов (Cisco 1941 с образом Cisco IOS Release 15.4 IP Base). Допускается использование маршрутизаторов других моделей, а также других версий операционной системы Cisco IOS. В зависимости от модели устройства и версии Cisco IOS, доступные команды и результаты их выполнения могут отличаться от тех, которые показаны в этой статье.

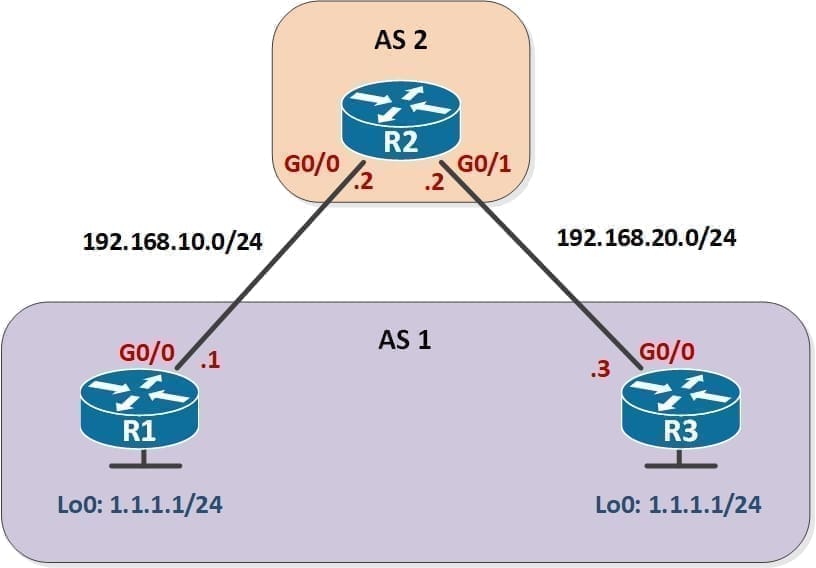

Схема топологии следующая:

Настройки маршрутизатора R1

hostname R1
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.1 255.255.255.0
no shutdown
exit

interface Loopback0
ip address 1.1.1.1 255.255.255.0
no shutdown
exit

router bgp 1
neighbor 192.168.10.2 remote-as 2
exit

Настройки маршрутизатора R2

hostname R2
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.10.2 255.255.255.0
no shutdown
exit

interface GigabitEthernet0/1
ip address 192.168.20.2 255.255.255.0
no shutdown
exit

router bgp 2
neighbor 192.168.10.1 remote-as 1
neighbor 192.168.20.3 remote-as 1
exit

Настройки маршрутизатора R3

hostname R3
no ip domain-lookup
line con 0
logging synchronous
exec-timeout 0 0
exit

interface GigabitEthernet0/0
ip address 192.168.20.3 255.255.255.0
no shutdown
exit

interface Loopback0
ip address 1.1.1.1 255.255.255.0
no shutdown
exit

router bgp 1
neighbor 192.168.20.2 remote-as 2
exit

Применение и проверка атрибута

Маршрутизаторы R1 и R3 находятся в AS 1 и соединены с маршрутизатором R2 в AS 2. Оба маршрутизатора имеют интерфейс loopback0 с сетью 1.1.1.0/24.

Выше было настроено соседство BGP, но не была объявлена сеть loopback. На R1 пропишем 1.1.1.0/24 с помощью команды network:

router bgp 1
network 1.1.1.0 mask 255.255.255.0
exit

А на маршрутизаторе R3 активируем распределение в BGP:

router bgp 1
redistribute connected
exit

Посмотрим таблицу BGP маршрутизатора R2:

show ip bgp

BGP table version is 3, local router ID is 192.168.20.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
t secondary path,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

Network Next Hop Metric LocPrf Weight Path
* 1.1.1.0/24 192.168.20.3 0 0 1 ?
*> 192.168.10.1 0 0 1 i
r> 192.168.20.0 192.168.20.3 0 0 1 ?

В выводе выше можно увидеть, что R2 узнал обе сети через BGP. Однако, есть одна небольшая разница. Первая запись показывает символ «?», а вторая запись — «i» .

Выводы

Спасибо за уделенное время на прочтение статьи. Теперь Вы знаете как настроить атрибут Origin Code в BGP.

Если возникли вопросы, задавайте их в комментариях.
